Pannelli fotovoltaici verticali a San Martino in Rio (RE): installazione a parete e integrazione impiantistica
In questo intervento eseguito dal nostro team tecnico a San Martino in Rio (RE), abbiamo integrato un sistema per la produzione di energia rinnovabile. Il progetto ha previsto l’impiego di pannelli fotovoltaici verticali applicati sulle superfici perimetrali dell’edificio, sfruttando lo spazio in elevazione per incrementare l’autoconsumo energetico senza gravare sulla copertura piana.
Dati dell’intervento
Descrizione: Progettazione e posa in opera di un impianto fotovoltaico su struttura perimetrale.
Obiettivo tecnico: Integrazione architettonica dell’impianto e massimizzazione della superficie captante utile.
Contesto: Edificio industriale/commerciale con copertura non fruibile per ulteriore carico statico e impiantistico.
Località: San Martino in Rio (RE).
Tipologia: Nuova installazione, fotovoltaico a parete.
Obiettivo operativo: Incremento della produzione elettrica in autoconsumo e rispetto della conformità normativa D.M. 37/08.
Obiettivo tecnico: Integrazione architettonica dell’impianto e massimizzazione della superficie captante utile.
Contesto: Edificio industriale/commerciale con copertura non fruibile per ulteriore carico statico e impiantistico.
Località: San Martino in Rio (RE).
Tipologia: Nuova installazione, fotovoltaico a parete.
Obiettivo operativo: Incremento della produzione elettrica in autoconsumo e rispetto della conformità normativa D.M. 37/08.
Analisi del contesto

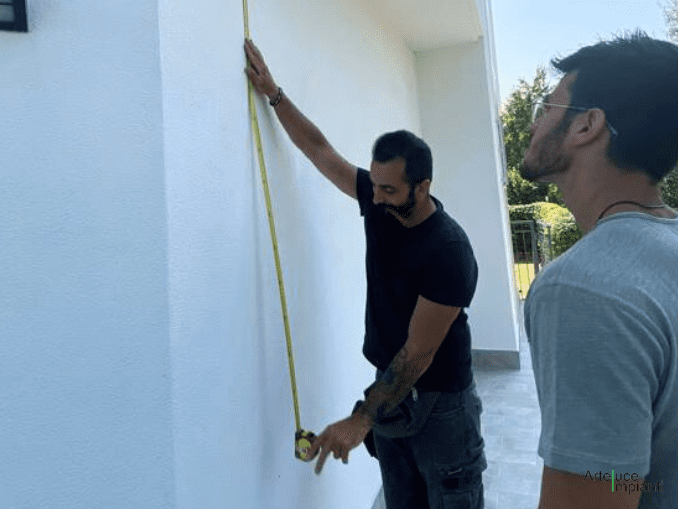

La richiesta del committente prevedeva l’ampliamento della capacità produttiva da fonte rinnovabile. Durante i rilievi preliminari a San Martino in Rio (RE), è emerso che la copertura principale presentava vincoli statici e risultava parzialmente occupata dai macchinari di trattamento aria (UTA).
Per superare questo limite strutturale, la nostra ingegneria interna ha individuato nello sfruttamento della facciata esposta a Sud la configurazione ottimale. L’impiego di pannelli solari verticali permette di rendere produttive superfici murarie altrimenti inerti, una soluzione che si sta rivelando fondamentale nei contesti produttivi con spazi limitati sul tetto.
Per superare questo limite strutturale, la nostra ingegneria interna ha individuato nello sfruttamento della facciata esposta a Sud la configurazione ottimale. L’impiego di pannelli solari verticali permette di rendere produttive superfici murarie altrimenti inerti, una soluzione che si sta rivelando fondamentale nei contesti produttivi con spazi limitati sul tetto.
Metodo di lavoro ed esecuzione
L’installazione dei pannelli fotovoltaici in posizione anomala rispetto agli standard orizzontali richiede un protocollo rigido per garantire sia la tenuta meccanica che la massima efficienza elettrica.

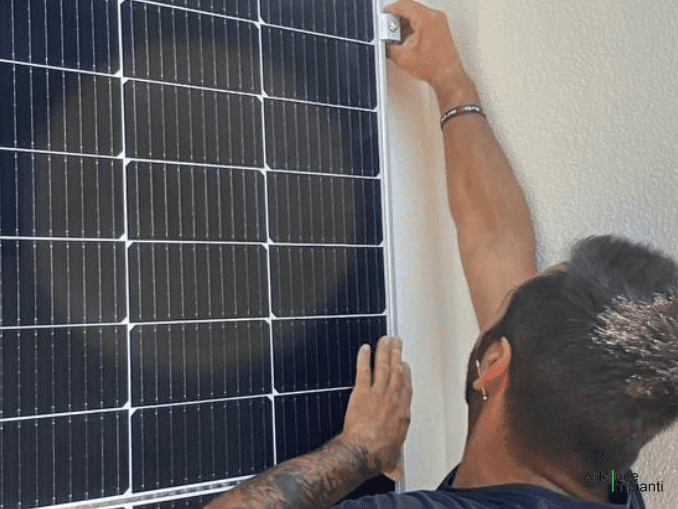

Lavorazioni: Il team ha installato le sottostrutture in alluminio profilato ancorate direttamente ai setti portanti in cemento armato. Successivamente i tecnici hanno proceduto al montaggio del fotovoltaico a parete, posizionando in serie i moduli fotovoltaici verticali. In parallelo, sono state stese le canalizzazioni esterne per l’instradamento dei cavi solari in corrente continua verso gli inverter e i quadri di campo provvisti di scaricatori di sovratensione (SPD).
Analisi: È stato condotto uno studio dell’irraggiamento solare specifico per le superfici a 90 gradi, valutando la traiettoria del sole e i potenziali ombreggiamenti circostanti.
Pianificazione: Il cantiere è stato organizzato in fasi successive, predisponendo prima i sistemi di ancoraggio strutturale per resistere al calcolo della spinta del vento e della trazione.
Collaudi e verifiche
Al termine della posa dei pannelli fotovoltaici in facciata, sono stati effettuati tutti i collaudi strumentali prescritti dalla norma CEI 64-8.
Il collaudo ha previsto la verifica della resistenza d’isolamento dei circuiti in continua, la prova di continuità del conduttore di protezione (PE) e il test di intervento delle protezioni sul lato alternata.
Le misurazioni hanno confermato la piena operatività del sistema e l’intervento si è concluso con l’emissione della Dichiarazione di Conformità (D.M. 37/08) con allegati gli schemi elettrici as-built.
Il collaudo ha previsto la verifica della resistenza d’isolamento dei circuiti in continua, la prova di continuità del conduttore di protezione (PE) e il test di intervento delle protezioni sul lato alternata.
Le misurazioni hanno confermato la piena operatività del sistema e l’intervento si è concluso con l’emissione della Dichiarazione di Conformità (D.M. 37/08) con allegati gli schemi elettrici as-built.
Risoluzione problemi e benefici
Gestire questa installazione con pannelli solari a Reggio Emilia in questo schema ha risolto in modo definitivo il problema dello spazio su tetto, offrendo vantaggi tecnici misurabili:
Rendimento invernale: L’angolo di incidenza a 90° risulta altamente performante nei mesi invernali (quando il sole è molto basso sull’orizzonte), garantendo un apporto energetico costante proprio nei periodi in cui i consumi per riscaldamento o illuminazione aumentano. Tuttavia, per mantenere costanti le prestazioni nel tempo, una corretta pianificazione degli interventi rimane essenziale: a questo proposito, è possibile approfondire i dettagli tecnici nella nostra guida specifica su cosa sapere sulla manutenzione dei pannelli solari per un impianto efficiente.
Ventilazione moduli: La configurazione distanziata del fotovoltaico verticale permette un naturale effetto camino posteriore. L’aria dissipa il calore delle celle fotovoltaiche durante l’estate, riducendo la fisiologica perdita di efficienza dovuta alle alte temperature.
Continuità energetica: L’adozione di questi pannelli fotovoltaici a Reggio Emilia ha permesso di ridurre la dipendenza energetica dalla rete di distribuzione nazionale, massimizzando la quota di autoconsumo grazie alla produzione diretta di elettricità in loco.
Rendimento invernale: L’angolo di incidenza a 90° risulta altamente performante nei mesi invernali (quando il sole è molto basso sull’orizzonte), garantendo un apporto energetico costante proprio nei periodi in cui i consumi per riscaldamento o illuminazione aumentano. Tuttavia, per mantenere costanti le prestazioni nel tempo, una corretta pianificazione degli interventi rimane essenziale: a questo proposito, è possibile approfondire i dettagli tecnici nella nostra guida specifica su cosa sapere sulla manutenzione dei pannelli solari per un impianto efficiente.
Ventilazione moduli: La configurazione distanziata del fotovoltaico verticale permette un naturale effetto camino posteriore. L’aria dissipa il calore delle celle fotovoltaiche durante l’estate, riducendo la fisiologica perdita di efficienza dovuta alle alte temperature.
Continuità energetica: L’adozione di questi pannelli fotovoltaici a Reggio Emilia ha permesso di ridurre la dipendenza energetica dalla rete di distribuzione nazionale, massimizzando la quota di autoconsumo grazie alla produzione diretta di elettricità in loco.
cONCLUSIONI
Il posizionamento di moduli in verticale rappresenta un’alternativa ingegneristica concreta per dotare di energia pulita edifici con tetti inaccessibili o saturi.
Il rigoroso dimensionamento meccanico unito all’adeguata configurazione elettrica ha permesso di consegnare un impianto solido, normato e capace di integrare perfettamente i fabbisogni energetici del sito.
Il rigoroso dimensionamento meccanico unito all’adeguata configurazione elettrica ha permesso di consegnare un impianto solido, normato e capace di integrare perfettamente i fabbisogni energetici del sito.
Domande frequenti
Qual è la resa dei pannelli solari verticali rispetto a quelli su tetto?
La produzione complessiva su base annua è mediamente inferiore di circa il 20-30% rispetto a un’inclinazione ottimale (30°-35°). Tuttavia, il picco di resa in inverno è superiore, garantendo un eccellente bilanciamento dei consumi stagionali.
Il montaggio a parete resiste alle forti raffiche di vento?
Sì. Ogni struttura di sostegno viene preventivamente dimensionata per sostenere il carico del vento in base alle specifiche Norme Tecniche per le Costruzioni (NTC 2018) relative alla zona geografica di installazione.
Servono permessi edilizi speciali per l’installazione in facciata?
Nella maggior parte dei casi l’installazione dei pannelli solari ricade in regime di edilizia libera. È comunque necessaria una verifica istruttoria preliminare per escludere eventuali vincoli paesaggistici, storici o specifici regolamenti comunali.
